⚙️ HF – MÁY CẮT LASER SIÊU TỐC & HOÀN THIỆN
Máy cắt laser HF Series là dòng thiết bị gia công kim loại tấm công suất lớn, được phát triển nhằm đáp ứng nhu cầu cắt tốc độ cao, độ chính xác vượt trội và khả năng vận hành ổn định trong môi trường sản xuất công nghiệp hiện đại.
Với cấu hình mạnh mẽ và công nghệ tiên tiến từ Han’s Laser, HF Series phù hợp cho các ứng dụng gia công vật liệu dày, khổ lớn và sản xuất liên tục với cường độ cao.
📋 THÔNG SỐ KỸ THUẬT
|
Hạng mục |
G3015HF |
G4020HF |
G6020HF |
G6025HF |
G8025HF |
G10025HF |
|
Khổ cắt hữu dụng |
3000×1500mm |
4000×2000mm |
6000×2000mm |
6000×2500mm |
8000×2500mm |
10000×2500mm |
|
Chính xác định vị (X/Y) |
±0.03mm/m |
±0.03mm/m |
±0.03mm/m |
±0.03mm/m |
±0.03mm/m |
±0.05mm/m |
|
Chính xác lập lại (X/Y) |
±0.02mm |
±0.02mm |
±0.02mm |
±0.02mm |
±0.02mm |
±0.03mm |
|
Tốc độ định vị (X/Y) |
200m/min |
200m/min |
160m/min |
160m/min |
160m/min |
140m/min |
|
Gia tốc tối đa (X/Y) |
4.0G |
4.0G |
3.5G |
3.5G |
3.5G |
2.8G |
|
Tải trọng bàn |
900Kg |
1600Kg |
5600Kg |
7000kg |
9400kg |
12000kg |
|
Kích thước (L x W x H) |
9.6m×3.04m×2.3m |
11.23m×3.5m×2.3m |
15.7m×4.06m×2.4m |
15.7m×4.06m×2.4m |
19.2m×4.06m×2.4m |
24.1m×4.23m×2.61m |
|
Phù hợp công suất |
6 – 100kW |
6 – 100kW |
6 – 100kW |
6 – 100kW |
6 – 100kW |
6 – 100kW |
⭐ ĐẶC ĐIỂM NỔI BẬT

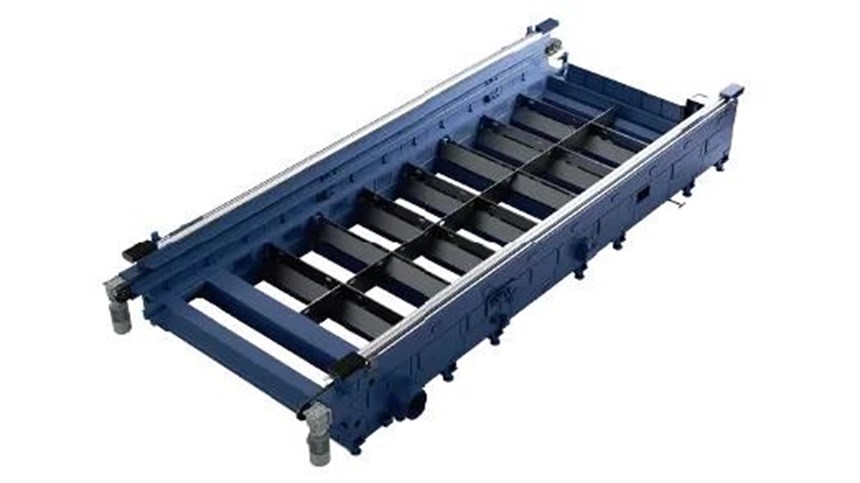

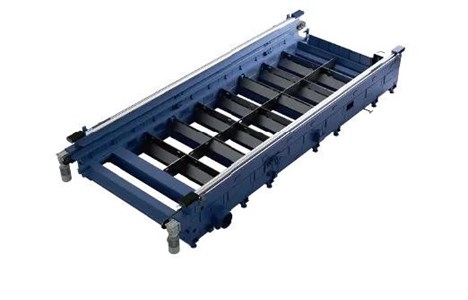

1. Thân máy kết cấu bán rỗng (Semi-Hollow Structure Machine Bed)
Khung thân máy được chế tạo từ thép carbon chất lượng cao, hàn kết cấu nguyên khối và trải qua nhiều công đoạn gia công nghiêm ngặt:
Ủ khử ứng suất (Annealing)
Gia công thô (Rough Machining)
Lão hóa rung (Vibration Aging)
Gia công tinh hoàn thiện (Finishing Machining)
Nhờ quy trình xử lý tiên tiến, thân máy đạt độ cứng vững cao, khả năng chống biến dạng nhiệt vượt trội và đảm bảo độ ổn định trong suốt quá trình vận hành dài hạn.
Thiết kế kết cấu bán rỗng độc quyền giúp hạn chế tối đa biến dạng do nhiệt lượng lớn sinh ra khi cắt laser công suất cao, đáp ứng tốt các hệ thống laser siêu công suất lên đến 100kW.

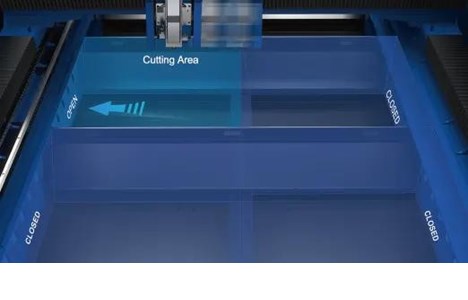

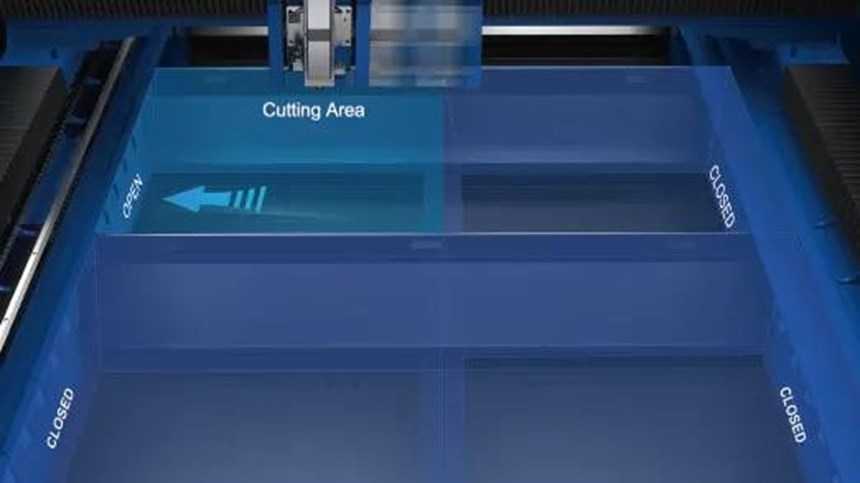

2.Hệ thống Hút Khói – Bụi Phân Vùng Thông Minh (Multi-zone Suction System)
Hệ thống hút khói bụi đa vùng được thiết kế để thu gom bụi và khói theo từng khu vực gia công. Cơ chế phân vùng thông minh giúp tự động điều phối lưu lượng khí hút đến đúng khu vực đang cắt, tối ưu hiệu suất xử lý.
Nhờ đó, hệ thống không chỉ tăng hiệu quả hút bụi mà còn giảm đáng kể nguy cơ bám bụi lên đầu cắt laser và các linh kiện quang học, đảm bảo môi trường làm việc sạch và ổn định.

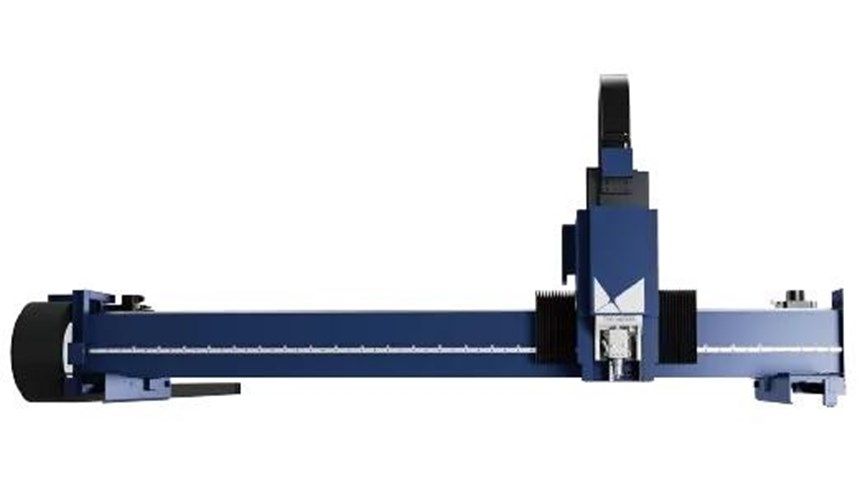

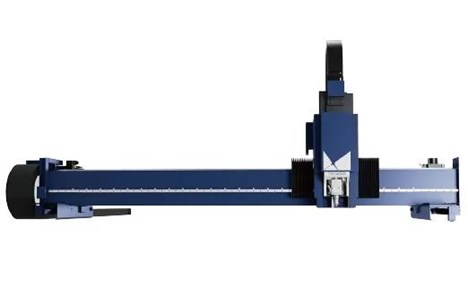

3. Dầm ngang nhôm đùn thế hệ mới (New Gantry with Extruded Aluminum)
Dầm ngang (Gantry) được chế tạo từ hợp kim nhôm đùn cường độ cao, giúp giảm trọng lượng nhưng vẫn đảm bảo độ cứng và độ ổn định khi vận hành tốc độ cao.
Đặc điểm nổi bật:
Kết cấu thanh răng trục Z gia cường, tăng khả năng chống va đập và hạn chế bám bụi
Thiết kế dẫn hướng tối ưu, giảm sai lệch khi đầu cắt va chạm phôi
Hệ thống bôi trơn tự động, loại bỏ ma sát khô và giảm hao mòn
Đảm bảo độ chính xác và độ ổn định lâu dài khi vận hành tốc độ cao

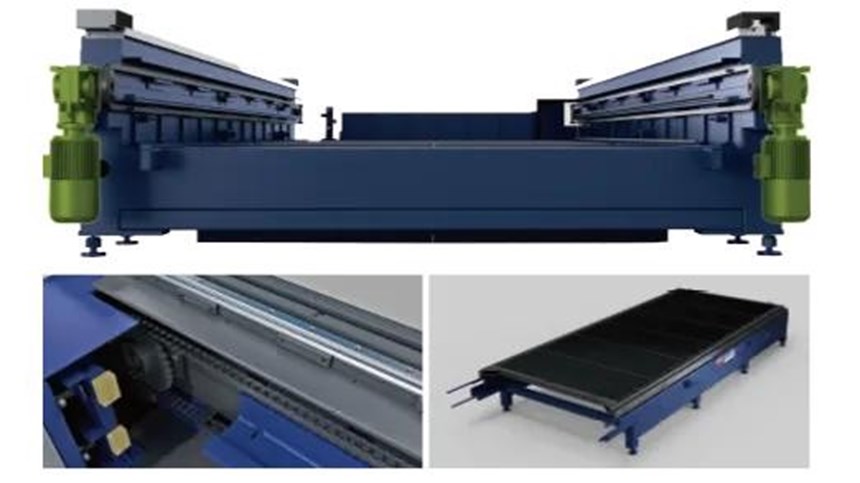

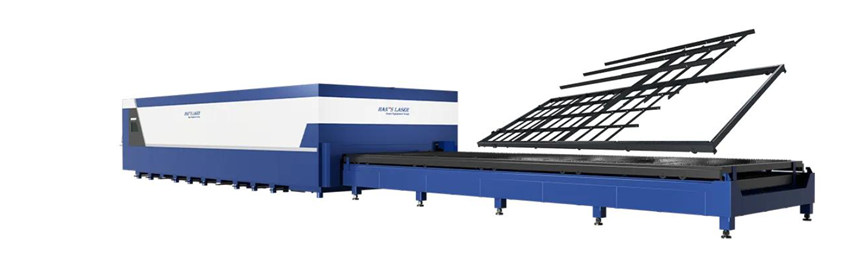

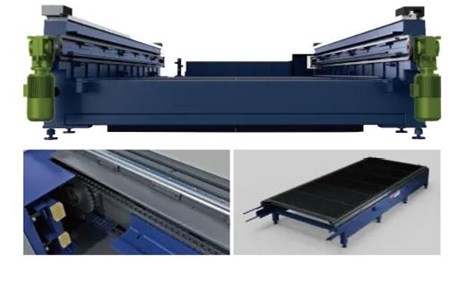

4. Bàn Thay Đổi Pallet Kép Dẫn Động Hai Bên
Hệ thống bàn thay phôi tự động sử dụng cơ cấu dẫn động kép hai bên kết hợp xích truyền động cường độ cao, giúp hai bàn làm việc trao đổi vị trí nhanh chóng và ổn định.
Đặc điểm nổi bật:
Xích truyền động chịu tải lớn, đảm bảo vận hành ổn định
Hai bàn làm việc hoạt động độc lập, không ảnh hưởng quá trình cắt
Thuận tiện bảo trì và vệ sinh máy
Duy trì ổn định khi gia công vật liệu dày và nặng
4. Bàn Làm Việc Cắt Modul Hóa
Bàn cắt dạng module cho phép thay thế từng phần riêng lẻ, giúp tăng độ bền, giảm chi phí bảo trì và nâng cao khả năng chịu tải trong môi trường làm việc công suất cao.
🧰 ỨNG DỤNG THỰC TẾ
🚗 Gia công chi tiết cơ khí chính xác trong ngành ô tô
🏭 Sản xuất kim loại tấm trong công nghiệp nặng
⚙️ Chế tạo máy móc, kết cấu thép và thiết bị công nghiệp
🔧 Gia công cơ khí tại các nhà máy quy mô lớn
🏗️ Sản xuất linh kiện phục vụ xây dựng và công nghiệp phụ trợ
📞 LIÊN HỆ TƯ VẤN & BÁO GIÁ
HF Series – giải pháp cắt laser siêu tốc, độ chính xác cao và hiệu suất vượt trội, đáp ứng toàn diện nhu cầu gia công kim loại tấm trong sản xuất hiện đại.
