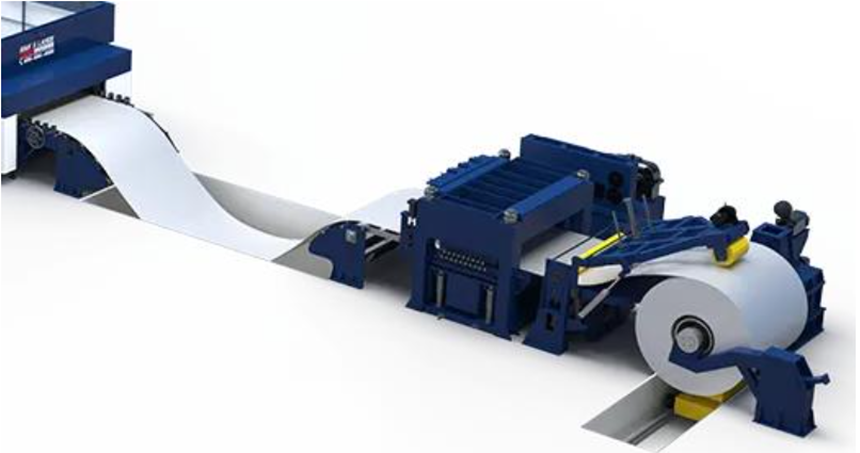

⚙️ GRC SERIES – LASER XẢ CUỘN – BLANKING LASER (COIL-FED LASER CUTTING SYSTEM)
BẮT ĐẦU TỪ THÉP CUỘN – HOÀN THIỆN CHU TRÌNH CỦA BẠN
Dỡ cuộn – Nắn thẳng – Cắt laser – Xếp thành phẩm (Quy trình hoàn thiện chỉ với 1 thao tác)

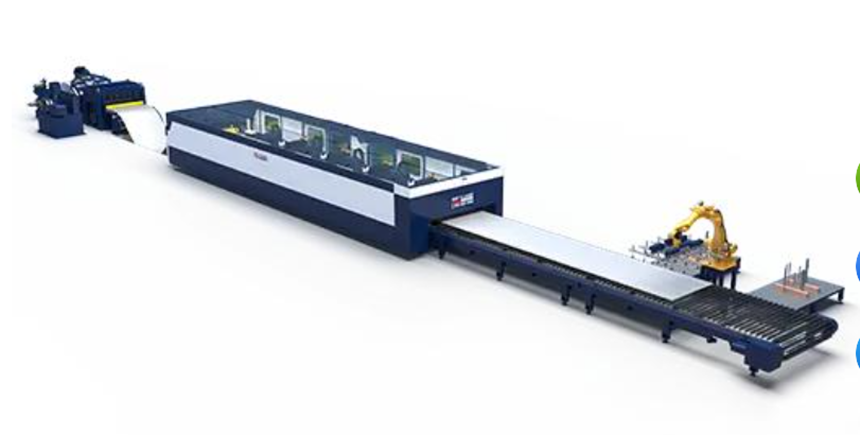

Dòng GRC Series là hệ thống cắt laser cấp liệu từ cuộn (Coil-fed Laser Cutting System) được phát triển nhằm tối ưu hóa toàn bộ quy trình gia công kim loại tấm. Hệ thống tích hợp đồng bộ các công đoạn từ tháo cuộn, nắn phẳng, cắt laser đến xếp thành phẩm trong một dây chuyền tự động hoàn chỉnh.
Với khả năng cắt trực tuyến tốc độ cao, liên tục và hiệu quả, GRC Series giúp nâng cao tỷ lệ sử dụng vật liệu, giảm chi phí sản xuất và thay thế hiệu quả các phương pháp gia công bằng khuôn dập truyền thống. Đặc biệt, đối với các đơn hàng số lượng nhỏ hoặc sản phẩm tùy biến theo yêu cầu, hệ thống mang lại tính linh hoạt vượt trội và rút ngắn đáng kể chu kỳ sản xuất.
📋 THÔNG SỐ KỸ THUẬT
|
Hạng mục |
Thông số |
|
Model |
GRC4-1800 |
|
Vùng làm việc (Dài × Rộng) |
10.000 × 1.800 mm |
|
Tốc độ định vị tối đa (Trục X/Y) |
120 m/phút |
|
Độ chính xác định vị (X/Y) |
±0,05 mm/m |
|
Độ lặp lại vị trí (X/Y) |
±0,03 mm |
🧩 BỘ DỠ CUỘN HIỆU SUẤT CAO (HIGH-EFFICIENCY DECOILING)
Hệ thống tháo cuộn được thiết kế nhằm đảm bảo khả năng cấp liệu ổn định và an toàn trong suốt quá trình vận hành.
Trục tháo cuộn giãn nở 4 chấu dẫn động thủy lực.
Dải mở rộng Ø470–520mm, phù hợp với cuộn vật liệu có đường kính trong 508mm.
Khi trang bị thêm ống lót cao su, đường kính mở rộng đạt 620mm, đáp ứng cuộn vật liệu có đường kính trong 610mm.
Hệ thống phanh đĩa phía sau trục chính giúp hãm dừng và khóa vị trí cuộn vật liệu, đảm bảo an toàn và độ ổn định cao.

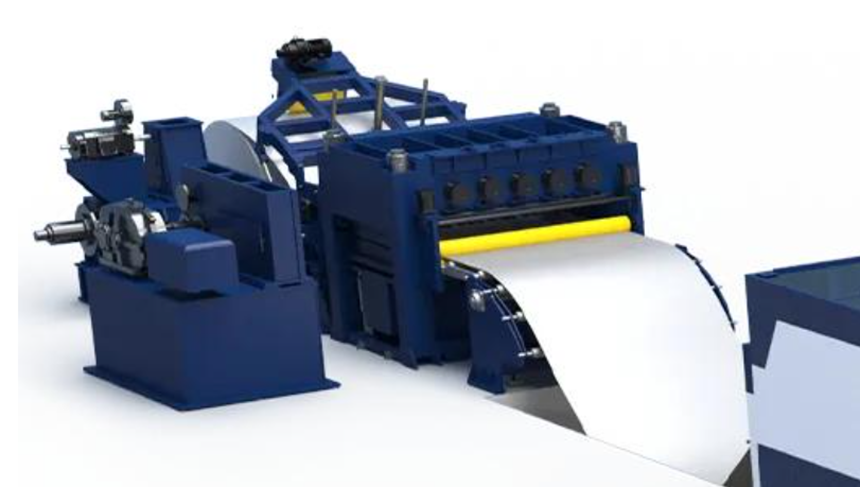

⭐ BỘ NẮN PHẲNG ĐỘ CHÍNH XÁC CAO (HIGH-PRECISION LEVELLING)
Máy nắn phẳng được trang bị hệ thống 19 con lăn, 6 tầng, phù hợp với nhiều loại vật liệu như:
Thép cán nguội
Thép cán nóng
Thép không gỉ
Thép mạ kẽm
Thép tẩy gỉ có giới hạn bền kéo σs ≤ 780MPa
Thông số nổi bật:
Tốc độ nắn phẳng: 0 – 20m/phút
Độ chính xác nắn phẳng với vật liệu dày 1,0 – 1,2mm: ≤ 1,0mm/m²
Độ chính xác nắn phẳng với vật liệu dày 1,2 – 3,0mm: ≤ 2,5mm/m²

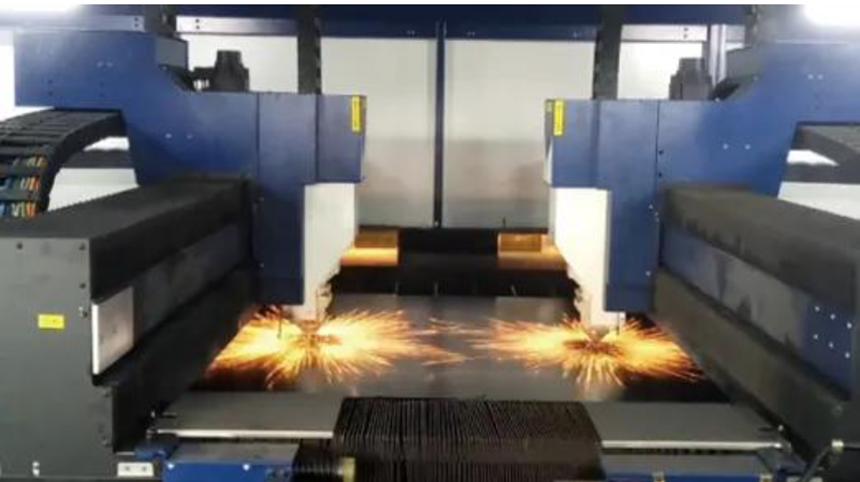

🚀 CẮT ĐỒNG BỘ TỐC ĐỘ CAO VỚI MỘT HOẶC NHIỀU ĐẦU CẮT
(SINGLE/MULTI-HEAD SYNCHRONOUS FAST CUTTING)
Hệ thống cho phép cắt đồng thời nhiều chi tiết có hình dạng phức tạp chỉ trong một lần gia công.
Ưu điểm nổi bật:
Cắt đồng thời hai bên chi tiết phức tạp.
Rút ngắn thời gian sản xuất.
Nâng cao đáng kể năng suất gia công.
Công nghệ cắt laser động không đồng bộ với hai đầu cắt.
Phần mềm Nesting tự động tính toán đường chạy tối ưu nhằm tối đa hóa tỷ lệ sử dụng vật liệu.
⚙️ HỆ THỐNG NGHIỀN VÀ XỬ LÝ PHẾ LIỆU (SCRAP SHREDDING)
Hệ thống được thiết kế nhằm tối ưu hóa quá trình thu gom và tái chế vật liệu thừa sau cắt.
Bàn cắt kiểu xích tải (Crawler-type) được trang bị các thanh đỡ dạng kim.
Bàn cắt vận hành đồng bộ với hệ thống cấp liệu servo tháo cuộn.
Khung xương phế liệu sau cắt được nghiền nhỏ trực tiếp.
Phế liệu được đưa ra ngoài thông qua băng tải chuyên dụng.
Giải pháp này giúp quá trình thu gom và xử lý phế liệu trở nên nhanh chóng, thuận tiện và hiệu quả hơn nhiều lần.

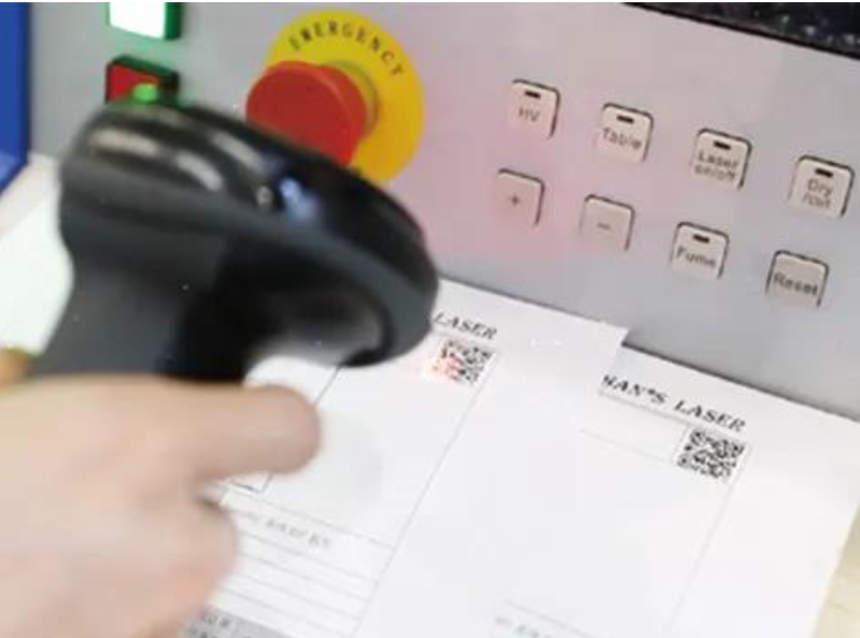

🧠 NHẬP LỆNH SẢN XUẤT BẰNG MÃ QR
(QR CODE PRODUCTION TASK INPUT)
Thông qua việc quét mã QR hoặc mã vạch, người vận hành có thể:
Nhanh chóng nhập lệnh sản xuất.
Tự động tải chương trình gia công.
Đồng bộ thông tin đơn hàng vào hệ thống.
Giảm thời gian nhập liệu thủ công.
Hạn chế sai sót trong quá trình vận hành.
Chỉ với thao tác quét mã đơn giản, dữ liệu sản xuất sẽ được tự động đồng bộ và kích hoạt quy trình gia công tương ứng.

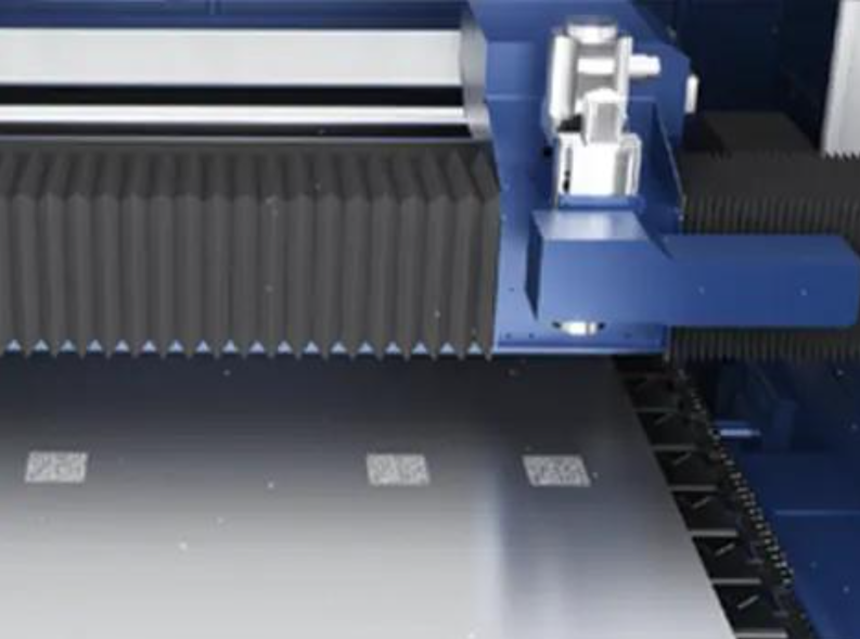

🔥 TÍCH HỢP KHẮC VÀ CẮT LASER (INTEGRATION OF MARKING AND CUTTING)
Hệ thống tích hợp đánh khắc laser và cắt laser trong cùng một quy trình gia công.
Người dùng có thể tùy chỉnh nội dung đánh dấu như:
Mã QR
Mã vạch
Số lô sản xuất
Mã sản phẩm
Ký hiệu nhận dạng
Thông tin truy xuất nguồn gốc
Việc đánh dấu được thực hiện tự động trong quá trình gia công, giúp nâng cao hiệu quả sản xuất và khả năng quản lý sản phẩm.

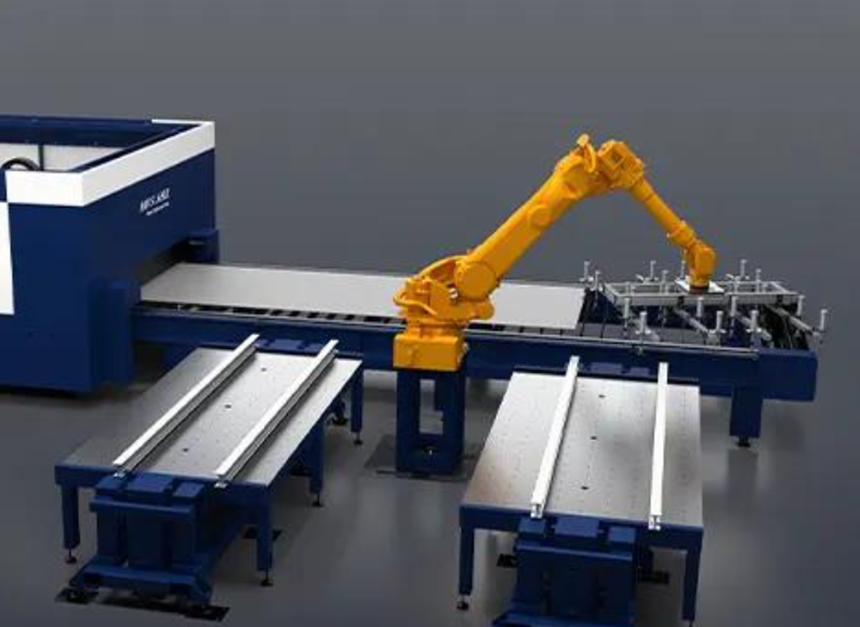

🤖 HỆ THỐNG DỠ PHÔI TỰ ĐỘNG BẰNG ROBOT (ROBOTIC AUTO-UNLOADING)
Hệ thống sử dụng robot gắp hút chân không để tự động dỡ phôi và xếp chồng sản phẩm sau khi cắt.
Ưu điểm nổi bật:
Đồng bộ dữ liệu trực tiếp với phần mềm CAM Nesting.
Tự động truyền tải thông tin gia công và lập trình vận hành.
Hỗ trợ chức năng Teaching và lập trình ngoại tuyến bằng phần mềm.
Tối ưu hóa quỹ đạo di chuyển.
Nâng cao hiệu suất dỡ phôi.
Giảm thiểu tối đa sự can thiệp của người vận hành.
📞 LIÊN HỆ TƯ VẤN & BÁO GIÁ
GRC Series – Coil-fed Laser Cutting System là giải pháp cắt laser xả cuộn thế hệ mới, tích hợp toàn bộ quy trình từ dỡ cuộn, nắn thẳng, cắt laser đến xếp thành phẩm trong một dây chuyền tự động hoàn chỉnh. Hệ thống mang lại năng suất vượt trội, tối ưu sử dụng vật liệu, giảm chi phí sản xuất và là lựa chọn lý tưởng cho các nhà máy gia công kim loại tấm hiện đại theo định hướng tự động hóa và sản xuất thông minh.
