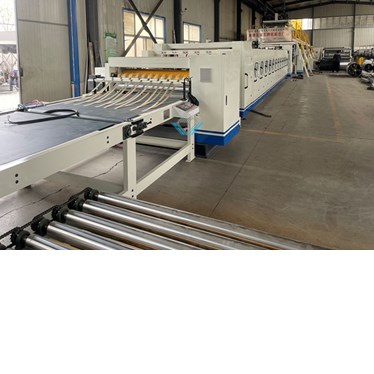

DÂY CHUYỀN SẢN XUẤT BAO BÌ CARTON (SÓNG 5 LỚP) WuJia150-1800-I

🏷️ DÂY CHUYỀN SẢN XUẤT BAO BÌ CARTON SÓNG 5 LỚP WUJIA150-1800-I – GIẢI PHÁP TỰ ĐỘNG HÓA HIỆU SUẤT CAO

Dây chuyền sản xuất bao bì carton sóng 5 lớp WuJia150-1800-I là hệ thống sản xuất carton công nghiệp hiện đại, được thiết kế đồng bộ nhằm đáp ứng nhu cầu sản xuất thùng carton số lượng lớn với tốc độ cao, độ chính xác vượt trội và khả năng vận hành ổn định liên tục.

Hệ thống tích hợp đầy đủ các thiết bị từ cấp giấy, gia nhiệt, tạo sóng, phủ keo, cắt ngang, cắt dọc đến xếp chồng thành phẩm, giúp tối ưu quy trình sản xuất và nâng cao chất lượng carton đầu ra cho doanh nghiệp.

Với tốc độ thiết kế lên đến 150m/phút, khả năng vận hành carton 5 lớp từ 80–120m/phút cùng hệ thống điều khiển PLC hiện đại, WuJia150-1800-I là lựa chọn lý tưởng cho nhà máy sản xuất bao bì carton quy mô vừa và lớn.

---

📊 THÔNG SỐ KỸ THUẬT DÂY CHUYỀN CARTON 5 LỚP

Hạng mục	Thông số
Model	WuJia150-1800-I
Khổ rộng giấy tối đa	1800mm
Tốc độ thiết kế	150m/phút
Tốc độ làm việc carton 3 lớp	120 – 140m/phút
Tốc độ làm việc carton 5 lớp	80 – 120m/phút
Tốc độ thay đơn tối đa	100m/phút
Độ chính xác cắt dọc	±1mm
Độ chính xác cắt ngang	±1mm

---

⚙️ CẤU HÌNH THIẾT BỊ TRONG DÂY CHUYỀN

📦 Hệ thống cấp giấy và nâng giấy

🏗️ Chân nâng cuộn giấy thủy lực ZJ-V5 – 5 bộ

⚡ Trục chính Ø242mm chắc chắn

📌 Đòn cánh tay Hyperbol đúc nguyên khối

🔄 Nâng hạ thủy lực và căn chỉnh trái phải tự động

🚚 Xe đẩy điện động tích hợp ray dẫn hướng dài 6000mm

---

🚛 Xe đẩy nâng giấy điện động DXC – 10 bộ

⚡ Hỗ trợ vận chuyển và thay cuộn giấy nhanh chóng

📦 Tối ưu tốc độ cấp giấy cho dây chuyền carton tốc độ cao

---

🌡️ Hệ thống gia nhiệt giấy

🔥 Gia nhiệt giấy mặt RG-1-900 – 2 bộ

📏 Con lăn Ø900mm

⚡ Điều chỉnh bo góc bằng điện

🌡️ Góc gia nhiệt điều chỉnh đến 270°

---

🔥 Gia nhiệt trước lõi giấy RG-1-900 – 2 bộ

📌 Gia nhiệt ổn định giúp giấy đạt độ ẩm và nhiệt độ lý tưởng trước khi tạo sóng

---

🌊 Máy tạo sóng đơn SF-320MA – 2 bộ

⚡ Lô sóng thép hợp kim 48CrMo phủ cacbua vonfram siêu bền

🛡️ Đường kính lô sóng Ø320mm

💪 Độ cứng bề mặt HRC60 trở lên

🧠 Điều khiển keo tự động PLC và màn hình cảm ứng HMI

🔄 Hệ thống túi khí giảm áp bảo trì không áp suất

🛠️ Bộ phận phủ keo có thể kéo rời toàn bộ để bảo trì dễ dàng

📄 Tự động dừng xe đẩy và giảm áp khi đứt giấy

---

🌡️ Bộ gia nhiệt trước 3 tầng RG-2-900

📏 Con lăn Ø900mm

⚡ Điều chỉnh nhiệt độ bằng điện

🌡️ Góc gia nhiệt tối đa 270°

---

🧴 Máy phủ keo 2 lớp GM-20

📌 Đường kính lô keo Ø270mm

⚙️ Điều chỉnh khe hở keo bằng PLC

🧠 Điều khiển bằng màn hình giao diện người – máy

---

📄 Cầu vận chuyển giấy ZDF

🏗️ Dầm chính thép vuông 200mm

⚡ Động cơ biến tần kéo giấy độc lập

🎯 Hệ thống chỉnh lệch điện động và hút phụ trợ

---

📦 Máy tạo sóng hai lớp SM-E2

📌 Khung thép rãnh tiêu chuẩn quốc gia 360mm

🔥 12 tấm gia nhiệt kích thước 600mm

🧠 PLC điều khiển tự động tấm ép và hiển thị nhiệt độ

⚡ Điều khiển nâng hạ và chỉnh lệch bằng khí nén

---

✂️ Máy cấn gân dao mỏng điều khiển máy tính ZQS

🛡️ Lưỡi hợp kim vonfram

⚙️ Cấu hình 5 dao – 8 đường cấn

🔄 Điều chỉnh dao bằng điện động

---

✂️ Máy cắt ngang dao quay NC-120

⚡ Servo đồng bộ hoàn toàn AC

🌀 Cấu trúc dao xoắn tốc độ cao

🛡️ Bảo vệ áp suất dầu bôi trơn

🖥️ Màn hình cảm ứng 10.4 inch

---

📦 Máy xếp chồng vuông góc DMT-120

🏗️ Khung thép vuông 14#

⚡ Điều chỉnh kích thước carton bằng điện

📄 Đầu ra cạnh bên điều khiển khí nén

---

🧪 Trạm keo thủ công JZ

🧴 Chuẩn bị đồng thời keo chính và keo phụ

⚡ Hệ thống trộn và khuấy keo công suất lớn

---

♨️ Hệ thống hơi nước QU

📌 Sử dụng van tiêu chuẩn quốc gia

⚡ Bao gồm khớp quay và bộ phân phối hơi

🌡️ Đồng hồ đo áp suất đầy đủ

---

📋 YÊU CẦU VẬN HÀNH

🌡️ Hệ thống hơi nước

⚡ Công suất hơi yêu cầu: 3500 – 4000Kg/Hr

📌 Áp suất tối đa: 1.2Mpa

📌 Áp suất làm việc thông thường: 0.8 – 1.1Mpa

---

⚡ Nguồn điện

🔌 AC380V – 50Hz – 3 pha

⚡ Tổng công suất lắp đặt khoảng 135KW – 220KW

⚡ Công suất sử dụng thực tế khoảng 110KW – 150KW

---

💨 Hệ thống khí nén

📌 Áp suất tối đa: 9kg/cm²

📌 Áp suất thường dùng: 4 – 8kg/cm²

📌 Lưu lượng khí yêu cầu: 1m³/phút

---

🏭 YÊU CẦU NHÀ XƯỞNG

📏 Diện tích lắp đặt khoảng: 80m × 10m × 5m

📄 Hướng xuất giấy: trái hoặc phải theo thiết kế nhà xưởng

---

🌟 ƯU ĐIỂM NỔI BẬT

⚡ Tốc độ sản xuất cao lên đến 150m/phút

📦 Sản xuất carton 3 lớp và 5 lớp ổn định

🎯 Độ chính xác cắt ±1mm

🧠 Điều khiển PLC tự động hiện đại

🌡️ Gia nhiệt ổn định giúp tạo sóng đẹp và đồng đều

🛡️ Lô sóng phủ cacbua vonfram tăng tuổi thọ vượt trội

🔄 Hệ thống thay giấy và vận chuyển tự động tối ưu năng suất

🏭 Thiết kế công nghiệp chắc chắn, vận hành liên tục bền bỉ

📄 Hỗ trợ đa dạng loại giấy và kiểu sóng A, C, B, E

🚚 Phù hợp sản xuất bao bì carton xuất khẩu và logistics

---

🌍 ỨNG DỤNG THỰC TẾ

📦 Nhà máy sản xuất thùng carton 5 lớp

🏭 Dây chuyền sản xuất bao bì giấy công nghiệp

🚚 Doanh nghiệp logistics và thương mại điện tử

📄 Nhà máy sản xuất bao bì xuất khẩu

⚙️ Doanh nghiệp cần tự động hóa dây chuyền carton tốc độ cao

🧪 Nhà máy carton quy mô lớn yêu cầu sản xuất liên tục

---

📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN VÀ BÁO GIÁ

⚡ WuJia150-1800-I – giải pháp dây chuyền sản xuất bao bì carton sóng 5 lớp hiện đại, tự động hóa cao, vận hành ổn định và tối ưu hiệu suất sản xuất công nghiệp.
